GROUND FIXED TILT™
Sistema de geometría de poste único con opciones de inclinación de 20° y 30° para instalaciones comerciales.
Sencillez de ingeniería para paneles solares de montaje en tierra.
Descripción
El sistema GROUND FIXED TILT™ de Unirac es una solución prediseñada de un solo poste, diseñada para simplificar proyectos de montaje en suelo de cualquier envergadura. Con opciones de inclinación de 20° y 30° y compatibilidad con todos los módulos de gran formato, GROUND FIXED TILT utiliza componentes estandarizados y ligeros, disponibles en stock y listos para su envío. Respaldado por un servicio de asistencia técnica líder en el sector, GROUND FIXED TILT ofrece rapidez, resistencia y flexibilidad, desde la obtención de permisos hasta la instalación.
Se instala en
Características y beneficios clave
En stock y listo para enviar.
El acceso rápido a los componentes a través de la mayor red de distribución de montaje en tierra de Norteamérica garantiza la entrega puntual de los proyectos.
Construcción simplificada
Los kits de herrajes, los soportes preensamblados y el sistema de unión integrado reducen la mano de obra y simplifican la instalación, sin necesidad de formación especializada.
Diseñado para la versatilidad
Admite montaje en riel compartido o en puntos de cuarto estándar para la mayoría de los módulos residenciales y comerciales. Elija entre diseños de 3, 4, 5 o 6 rieles.
Opciones de cimentación flexibles
Compatible con diversos tipos de cimentación, incluidos los sistemas de pilotes en C de 4,5" x 6", para satisfacer los requisitos específicos de cada emplazamiento.
Diseño ligero y fácil de usar
Los componentes de aluminio estandarizados permiten una fácil instalación por parte de una o dos personas sin comprometer la resistencia.
Ingeniería específica para cada región
Los diseños prediseñados cumplen con los requisitos normativos de diversas jurisdicciones, lo que ahorra tiempo durante los trámites de permisos y aprobaciones.
patentado
Este producto puede estar protegido por una o más patentes estadounidenses. Visite nuestra página de patentes para obtener más información.
Productos de fabricación nacional disponibles
Componentes del sistema
Para construir un sistema completamente funcional, se requieren los siguientes componentes.

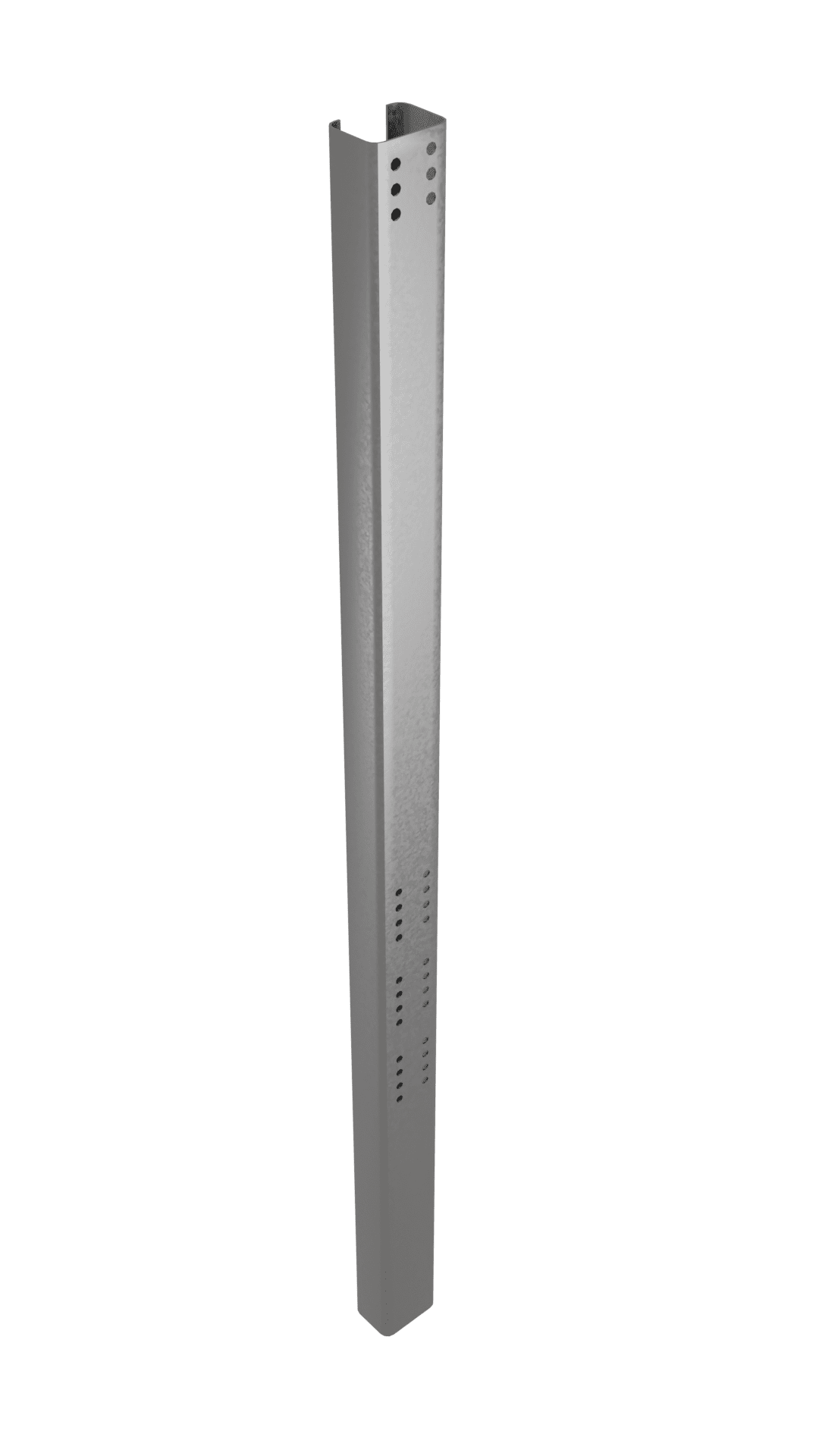

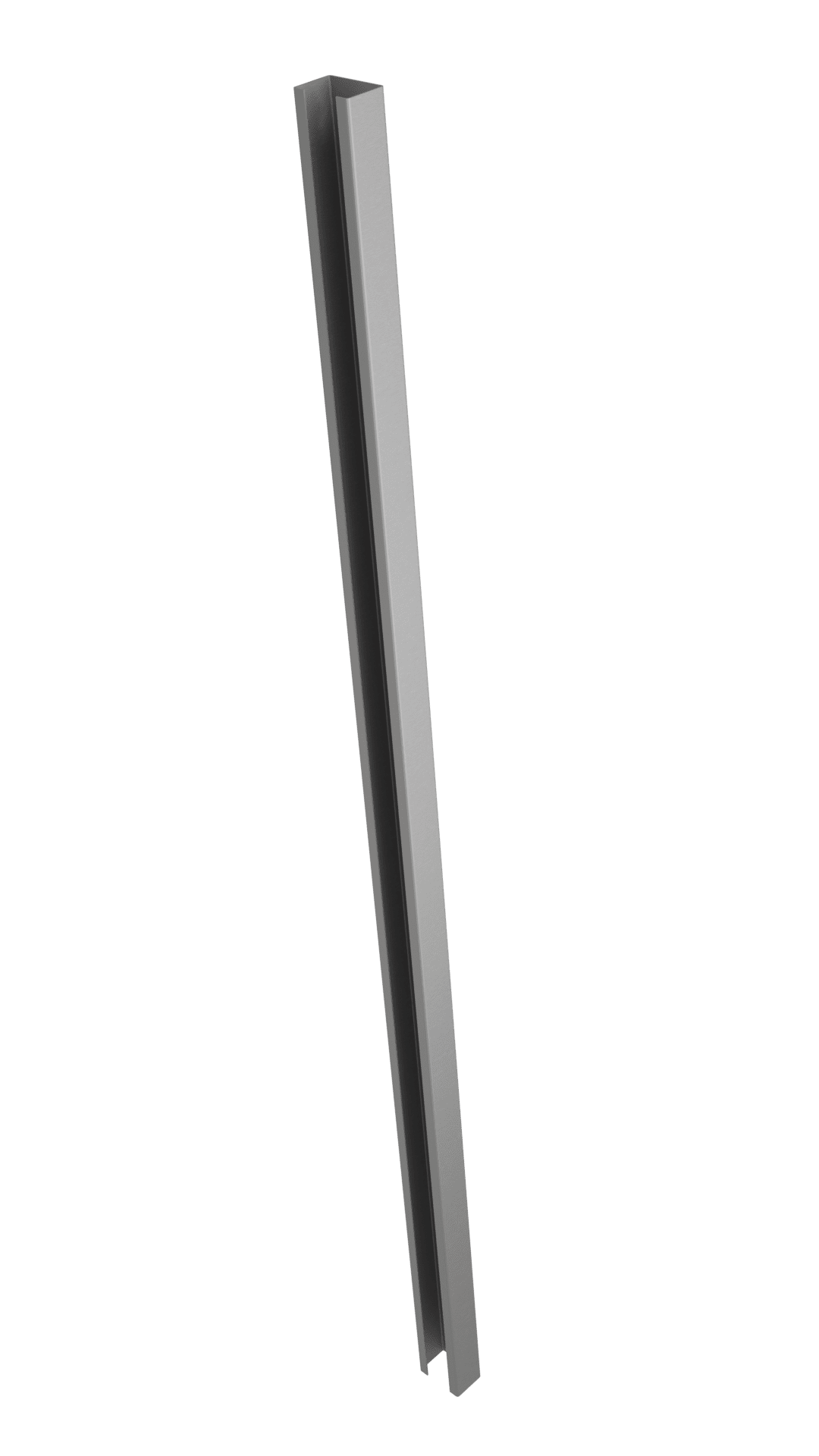

Pilas C
Elemento estructural principal del sistema que ancla el conjunto al suelo. Estos son los soportes verticales primarios del conjunto. Fabricados en acero, están disponibles en longitudes de 10,5', 12,5' y 15' para poder clavarlos directamente en el suelo y así obtener una base estable.

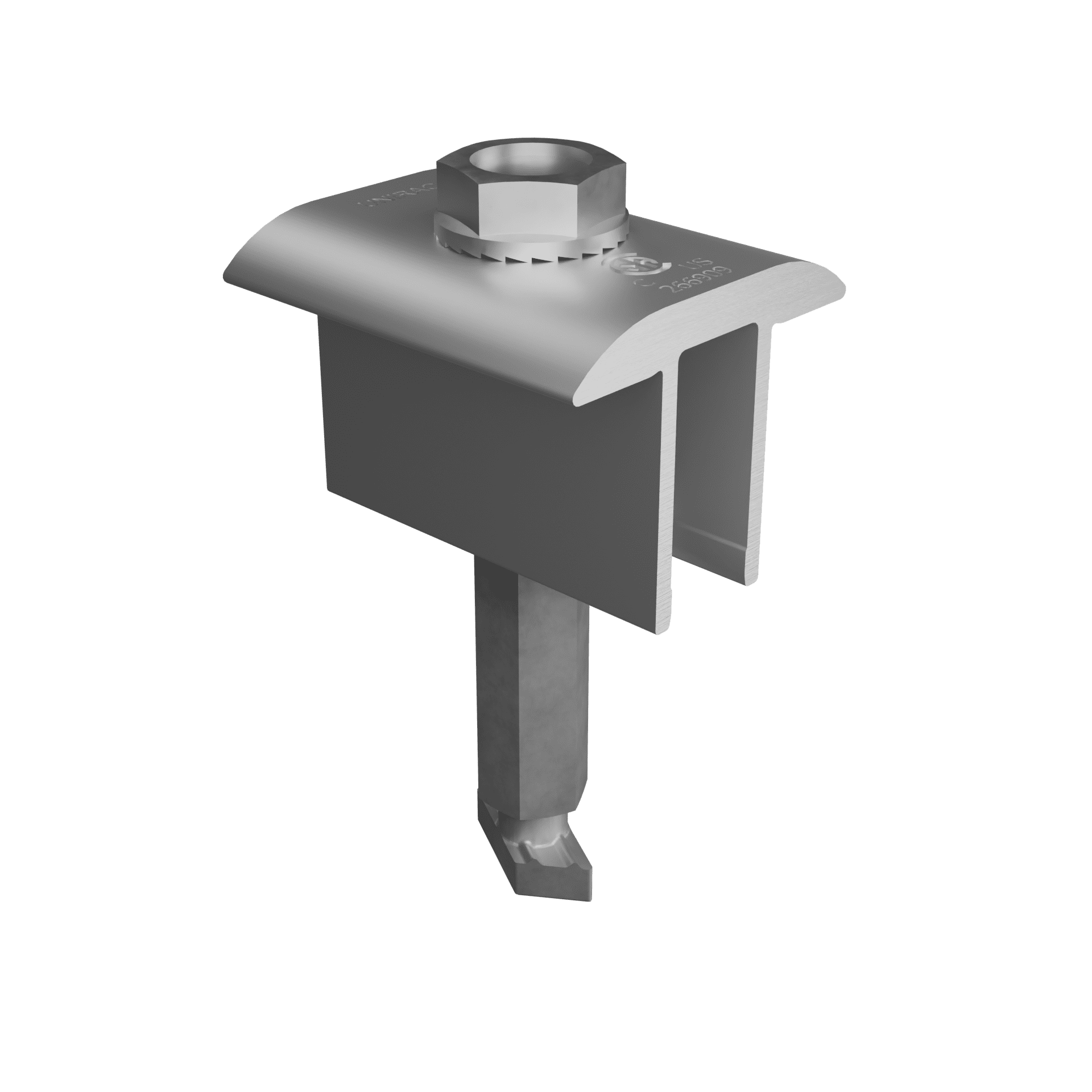

Abrazadera central – Universal AF
Ofrece un espaciado entre filas de ½". Módulos de 30 mm a 46 mm.
Equilibrio perfecto entre estética/brechas entre módulos y beneficios de ingeniería.
Los herrajes hexagonales están diseñados para ayudar a alinear las abrazaderas con los marcos de los módulos para una instalación más sencilla.

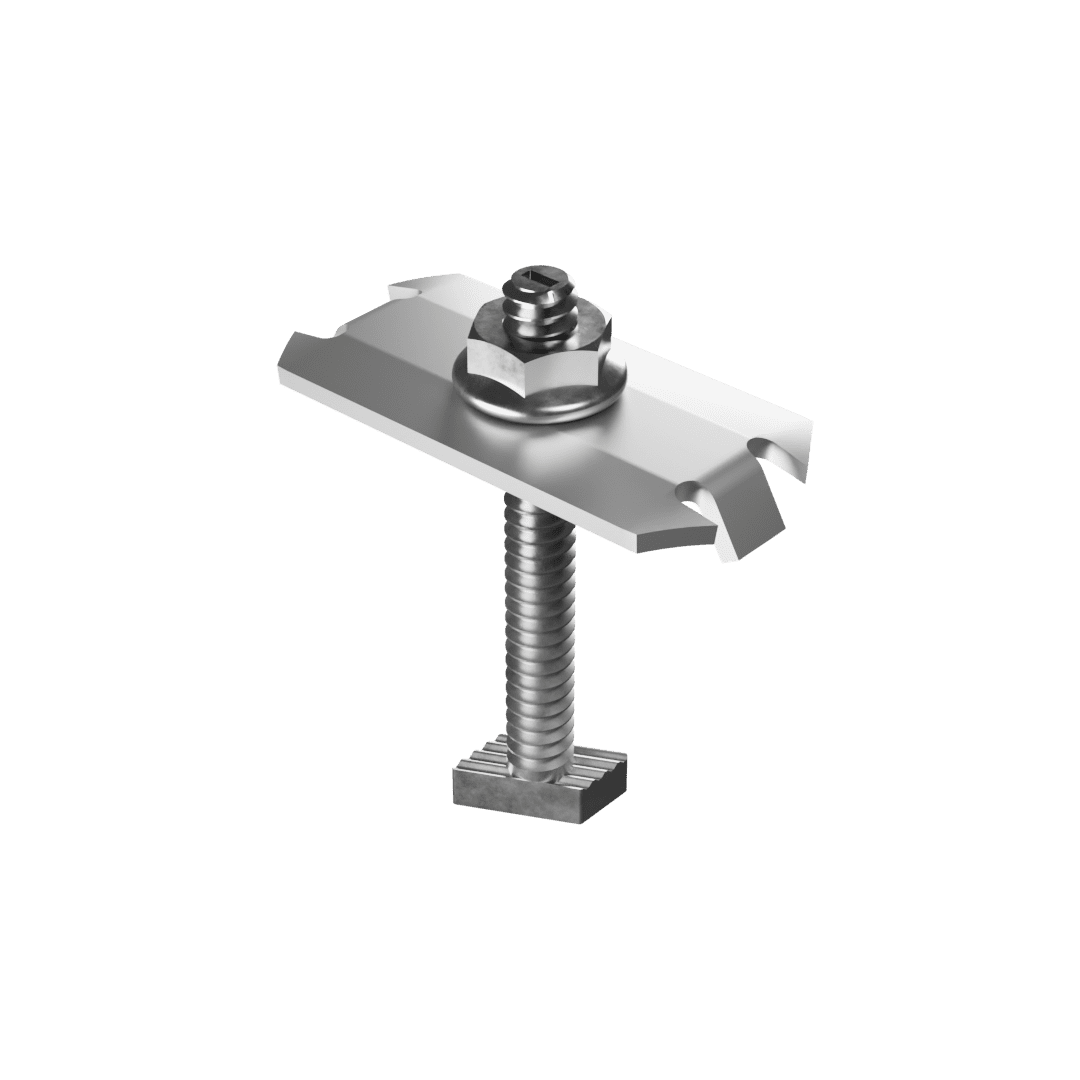

Abrazadera central – Serie estándar
Ofrece un espaciado entre filas de ¼".
La mínima separación entre módulos para una estética óptima y una alta densidad de módulos en el tejado.
Diseño sencillo y de bajo coste.
Existen referencias disponibles para diferentes grosores de módulo, entre 30 y 51 mm.
