SM Ascender® es un sistema de montaje versátil basado en rieles, diseñado para optimizar las instalaciones solares en azoteas residenciales y comerciales en todo México. El sistema ofrece la flexibilidad, eficiencia y confiabilidad necesarias para simplificar la instalación y maximizar el valor del proyecto. El innovador riel multiusos funciona como pata de inclinación y riel estructural, creando una solución optimizada que reduce el desperdicio de materiales, disminuye los costos de instalación y ayuda a los instaladores a completar los proyectos más rápidamente.
En todo el sistema SM Ascender® se utiliza un único perfil de riel, lo que simplifica la gestión del inventario y la instalación.
El riel SM Ascender es multifuncional, ya que funciona tanto como pata de apoyo basculante como riel estructural dentro del sistema.
Disponible en una longitud de riel de 4,70 m (185 pulgadas) para adaptarse fácilmente a módulos de gran formato.
El ajuste de la elevación frontal de hasta 50,8 cm proporciona una mayor flexibilidad para adaptarse a las diferentes condiciones de la azotea y a los requisitos del proyecto.
Admite ángulos de inclinación de 10° a 25° según la configuración del sistema.
Optimizado para matrices verticales tanto en diseños de sistema de una fila como de dos filas.
Diseñado para su instalación con una sola herramienta de 1/2 pulgada, lo que ayuda a agilizar el trabajo en obra.
Se suministra con todo el hardware necesario para reducir la complejidad de las referencias y limitar el número de cajas en el tejado.
Menos piezas y un montaje simplificado permiten tiempos de instalación más rápidos.

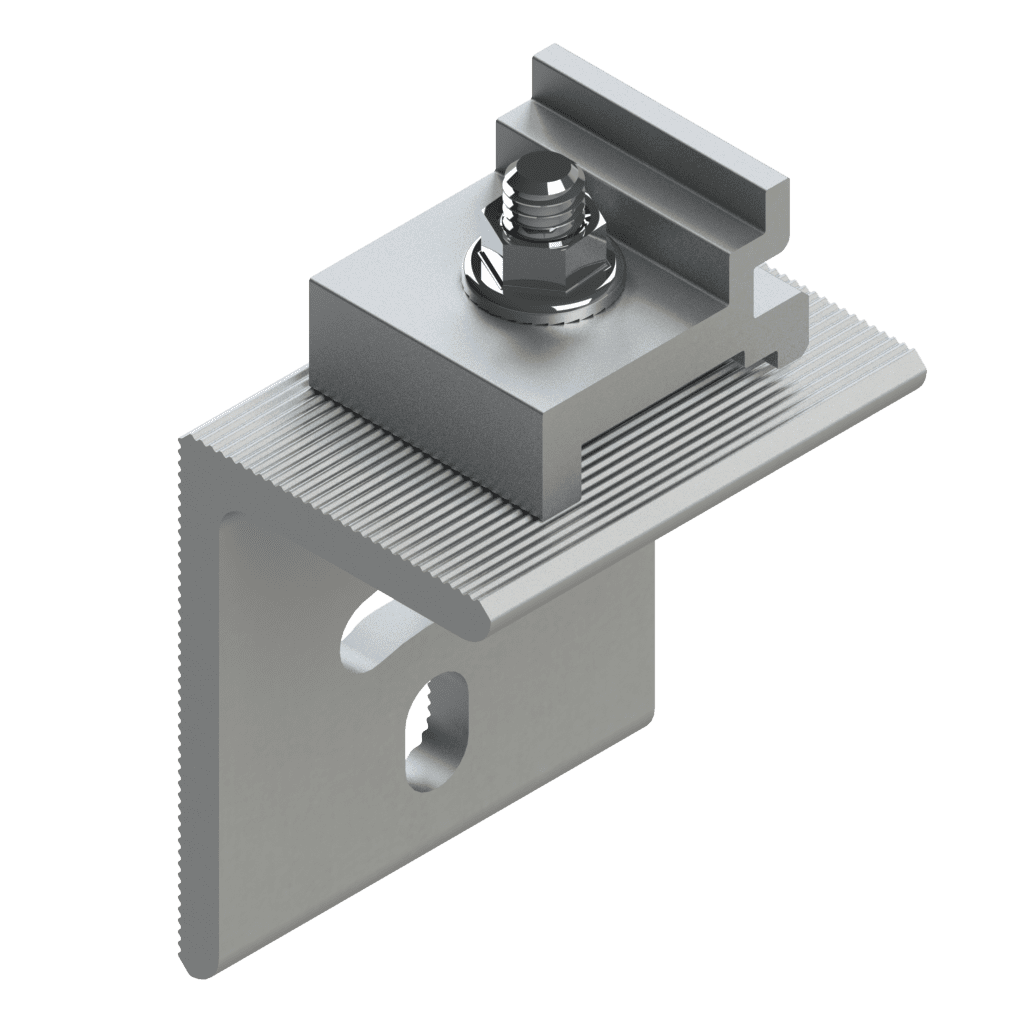

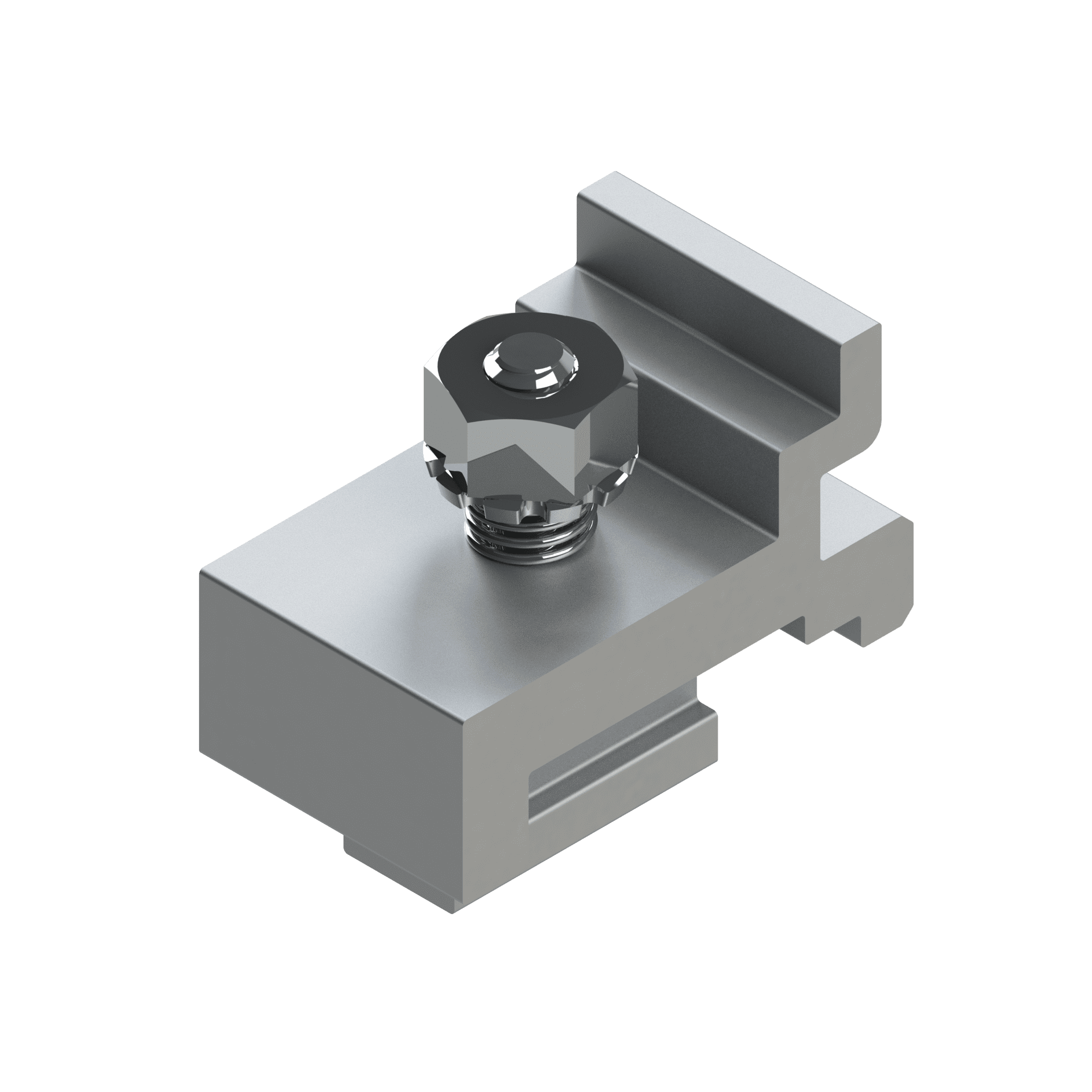

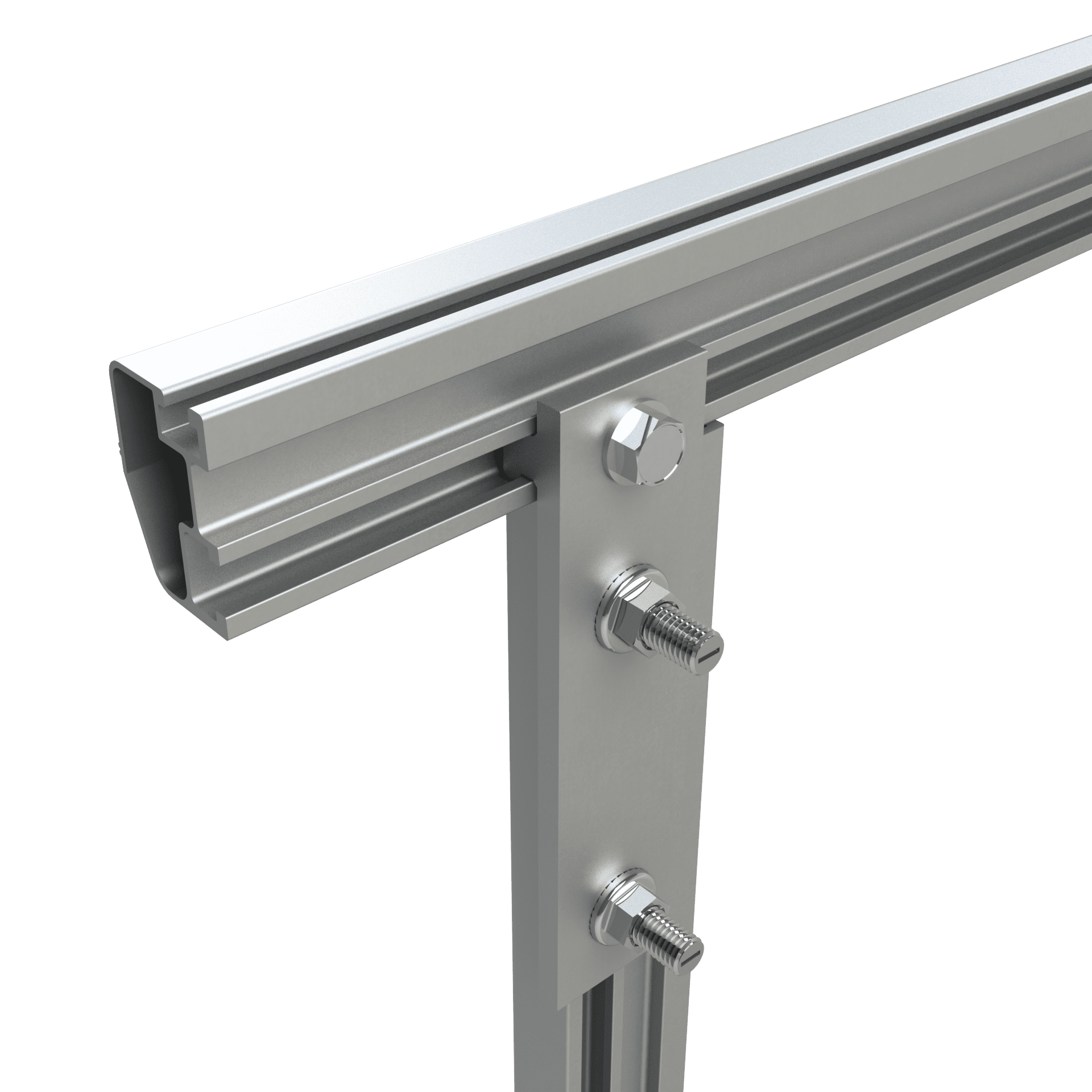

Las placas basculantes y los clips para vigas preensamblados aumentan la integridad estructural y simplifican la instalación al eliminar la necesidad de componentes adicionales como el soporte en forma de L.

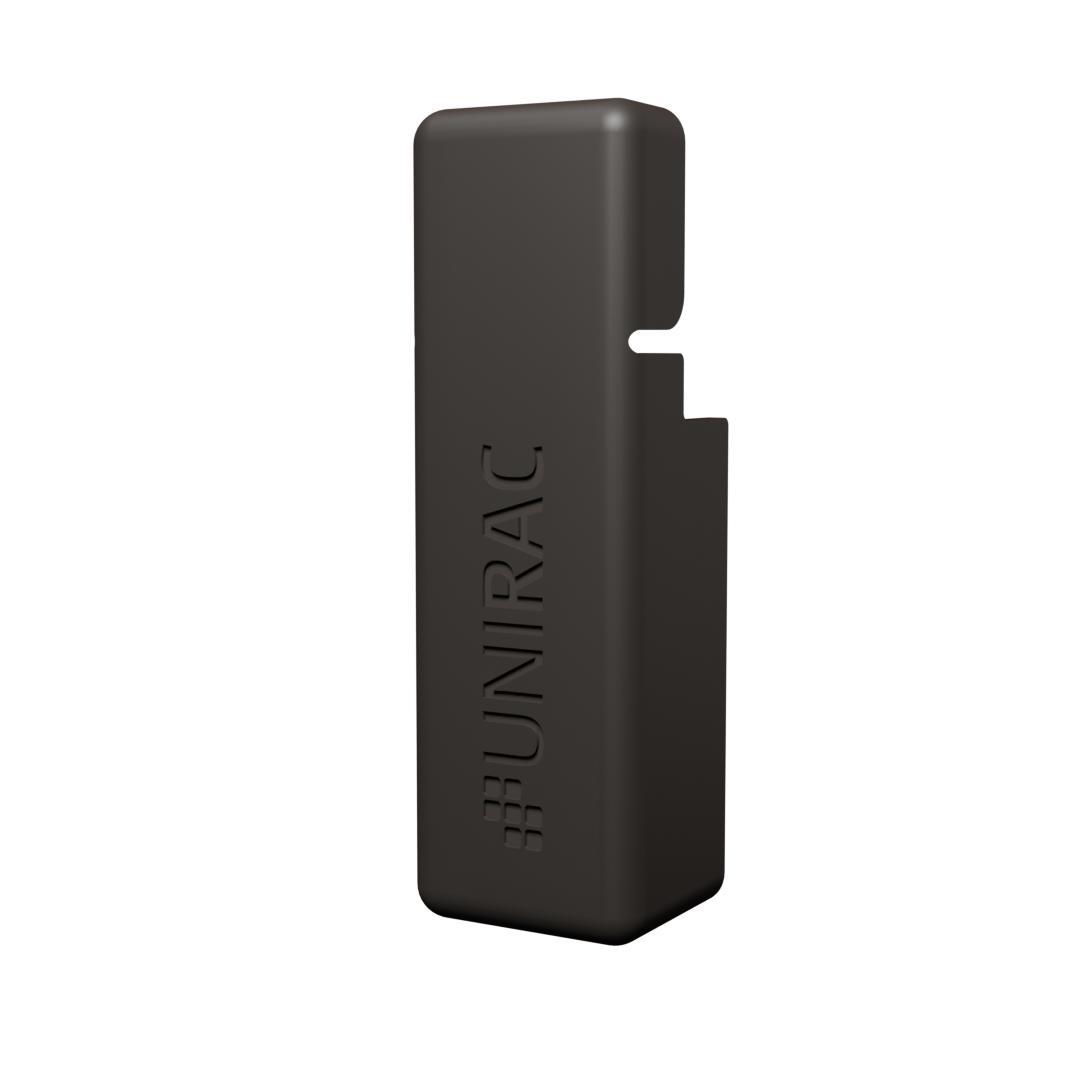

Compatible con la abrazadera de extremo oculto Unirac Pro Series y las abrazaderas universales AF.
Las abrazaderas universales admiten marcos de módulos de 30 a 46 mm, lo que simplifica la instalación en diferentes proyectos.
Compatible con la gama de accesorios de Unirac para configuraciones flexibles en diversos tipos de techos.
Diseñado para dar soporte a una amplia gama de aplicaciones en azoteas residenciales y comerciales.
Certificación UL 2703
Respaldado por la ingeniería de confianza de Unirac , un soporte líder en la industria y una garantía integral.
1 fila de paneles en orientación vertical
Ángulo de inclinación de 10° a 25°
10 cm – 50,8 cm de altura adicional
1 fila de paneles en orientación vertical
Ángulo de inclinación de 10° a 25°
Sin altura adicional
2 filas de paneles en orientación vertical
Ángulo de inclinación de 10° a 20°
10 cm – 50,8 cm de altura adicional
2 filas de paneles en orientación vertical
Ángulo de inclinación de 10° a 20°
Sin altura adicional

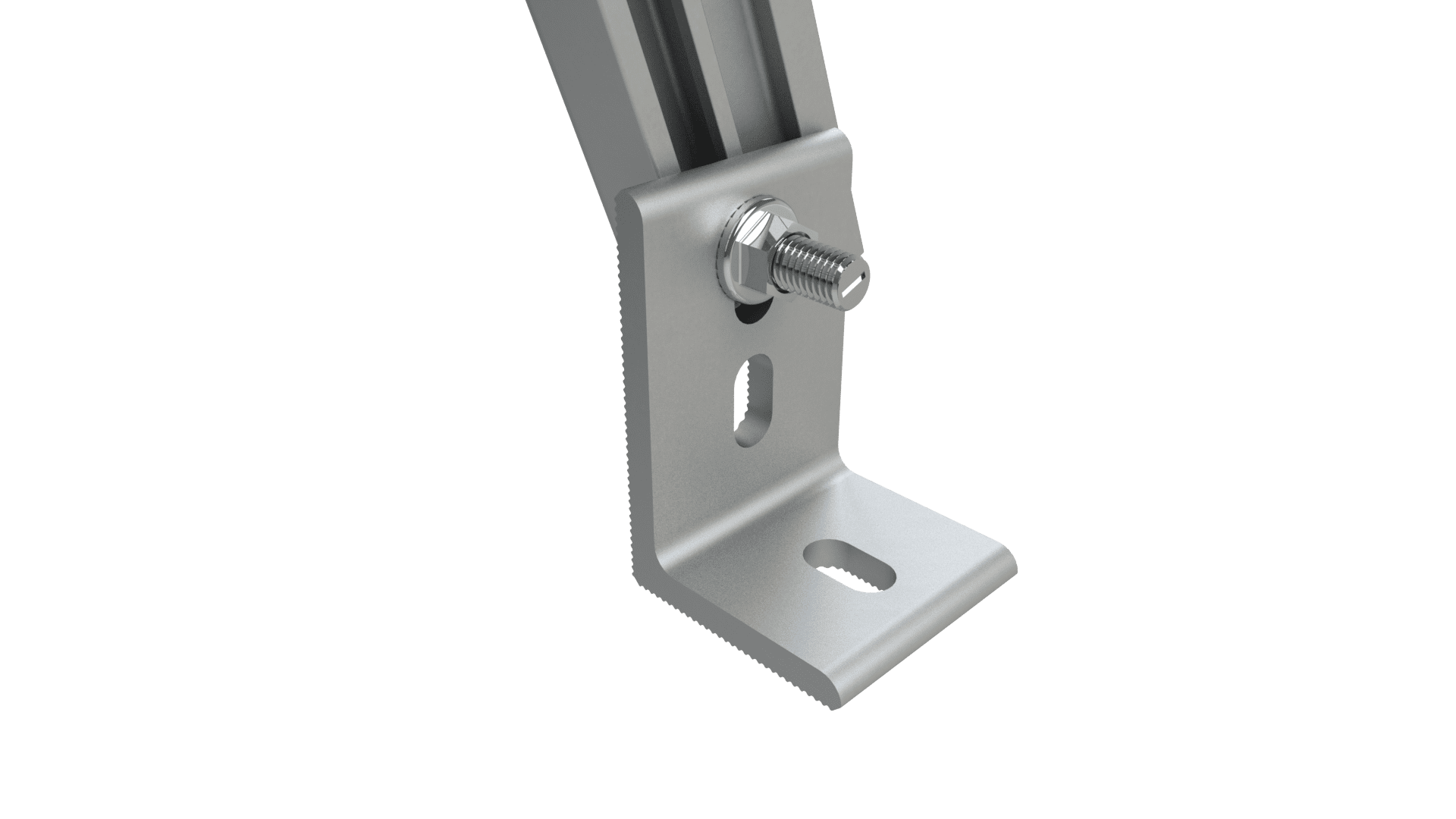

No se inclina cuando se instala con opciones de fijación compatibles para techos inclinados o metálicos.
La inclinación se logra al instalarla con patas de inclinación fijas como opción de fijación.
Compatible con cualquier superficie
Para construir un sistema SM ASCENDER® completamente funcional, se requieren los siguientes componentes:

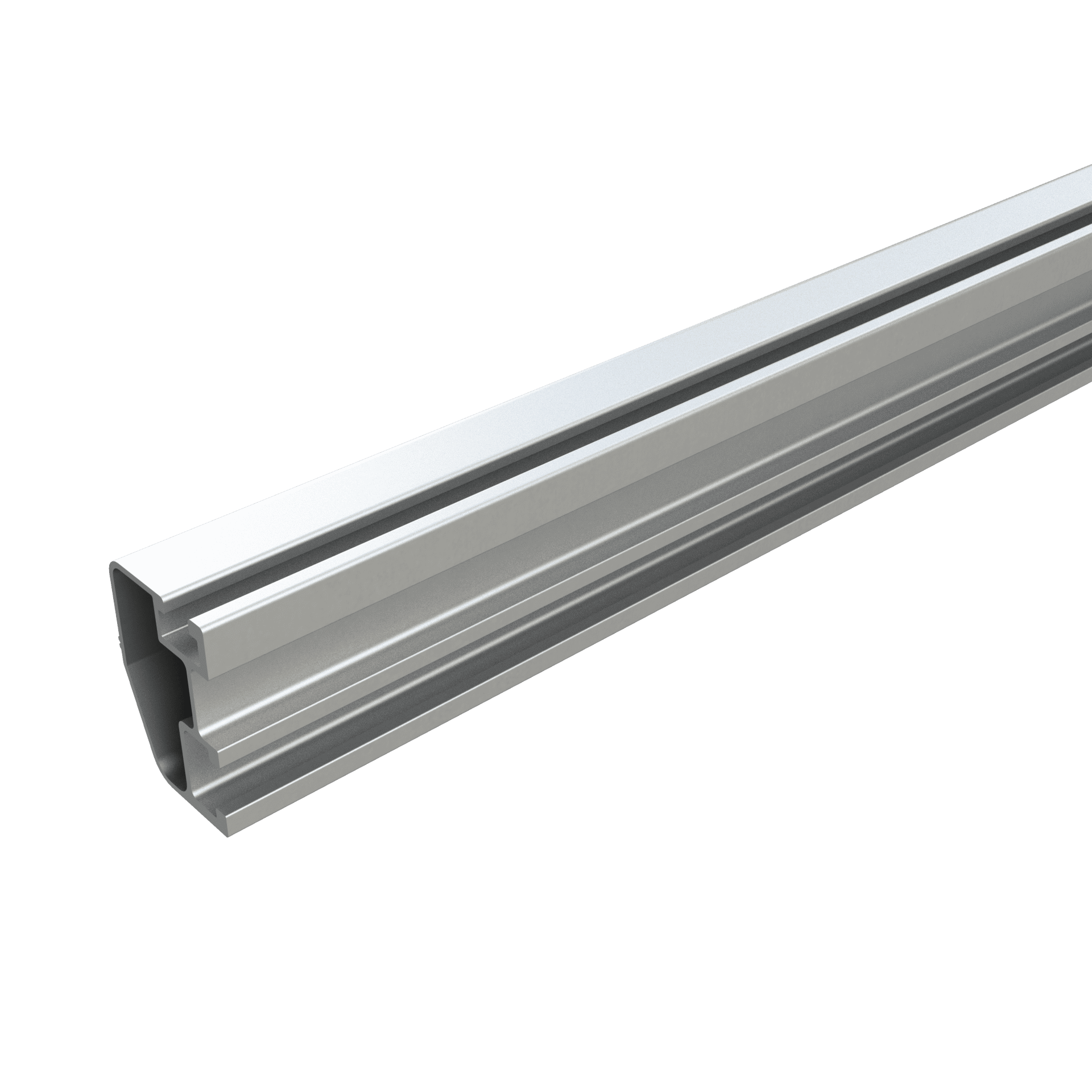

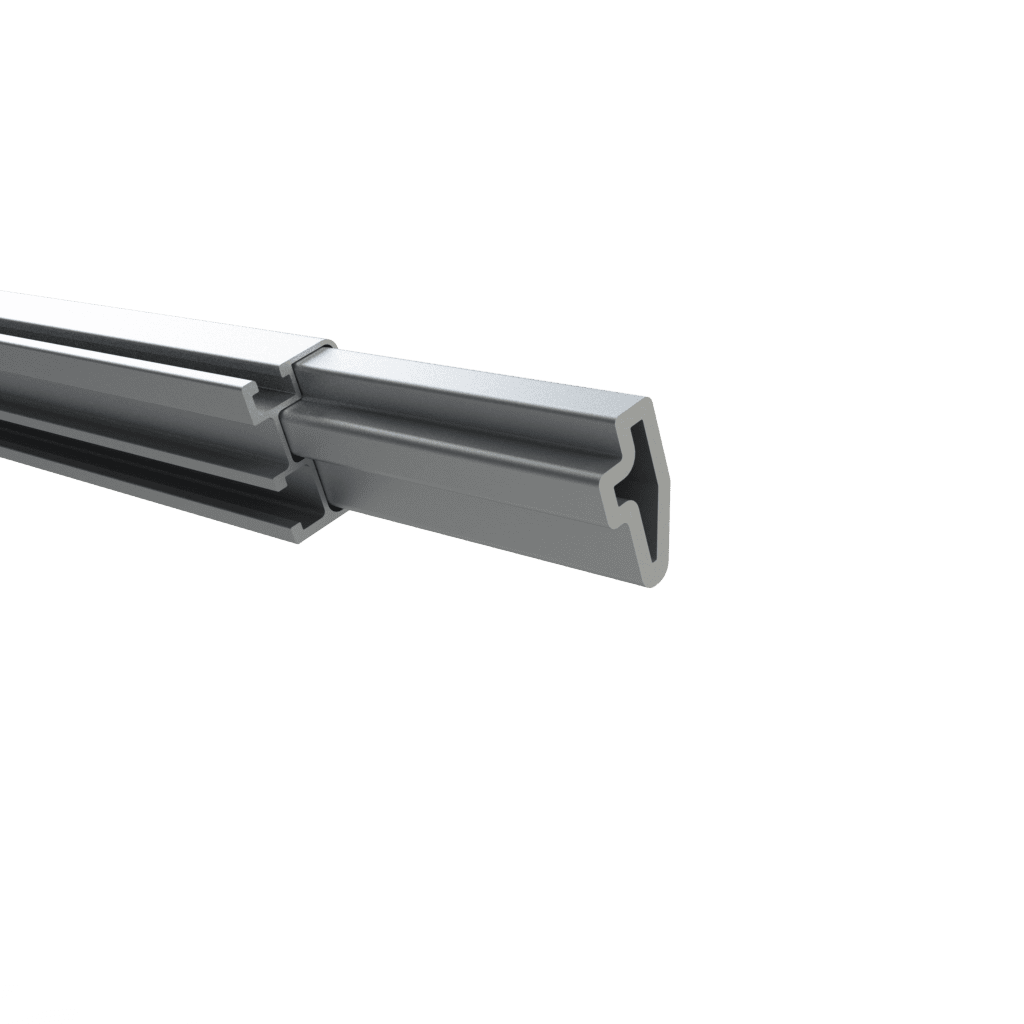

El riel Ascender es multifuncional, ya que funciona como pata de apoyo y riel estructural dentro del sistema. Un riel elegante y de perfil bajo, diseñado para regiones con requisitos mínimos de carga de nieve. Permite cubrir tramos de hasta 1,8 metros (6 pies) manteniendo el peso y el costo al mínimo.

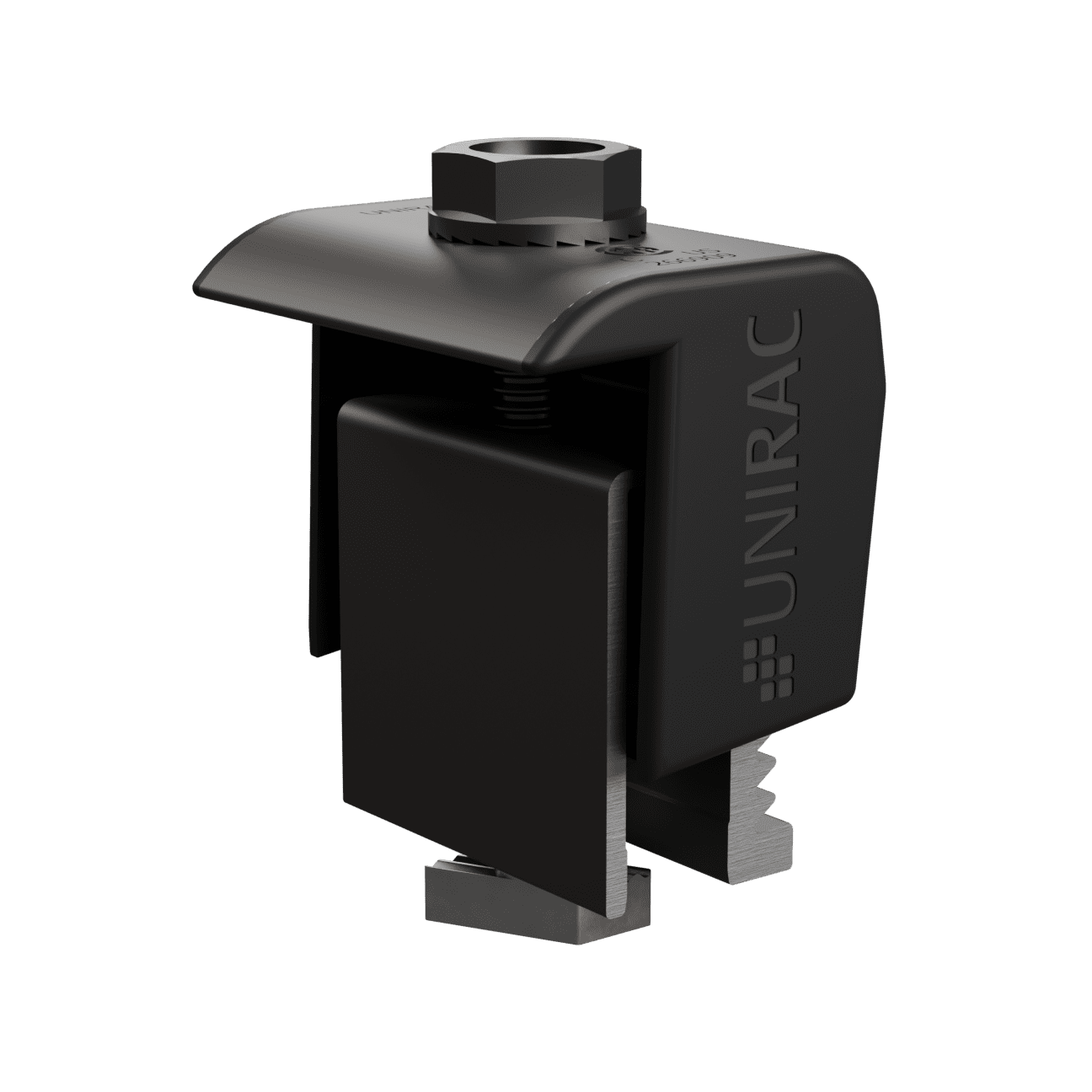

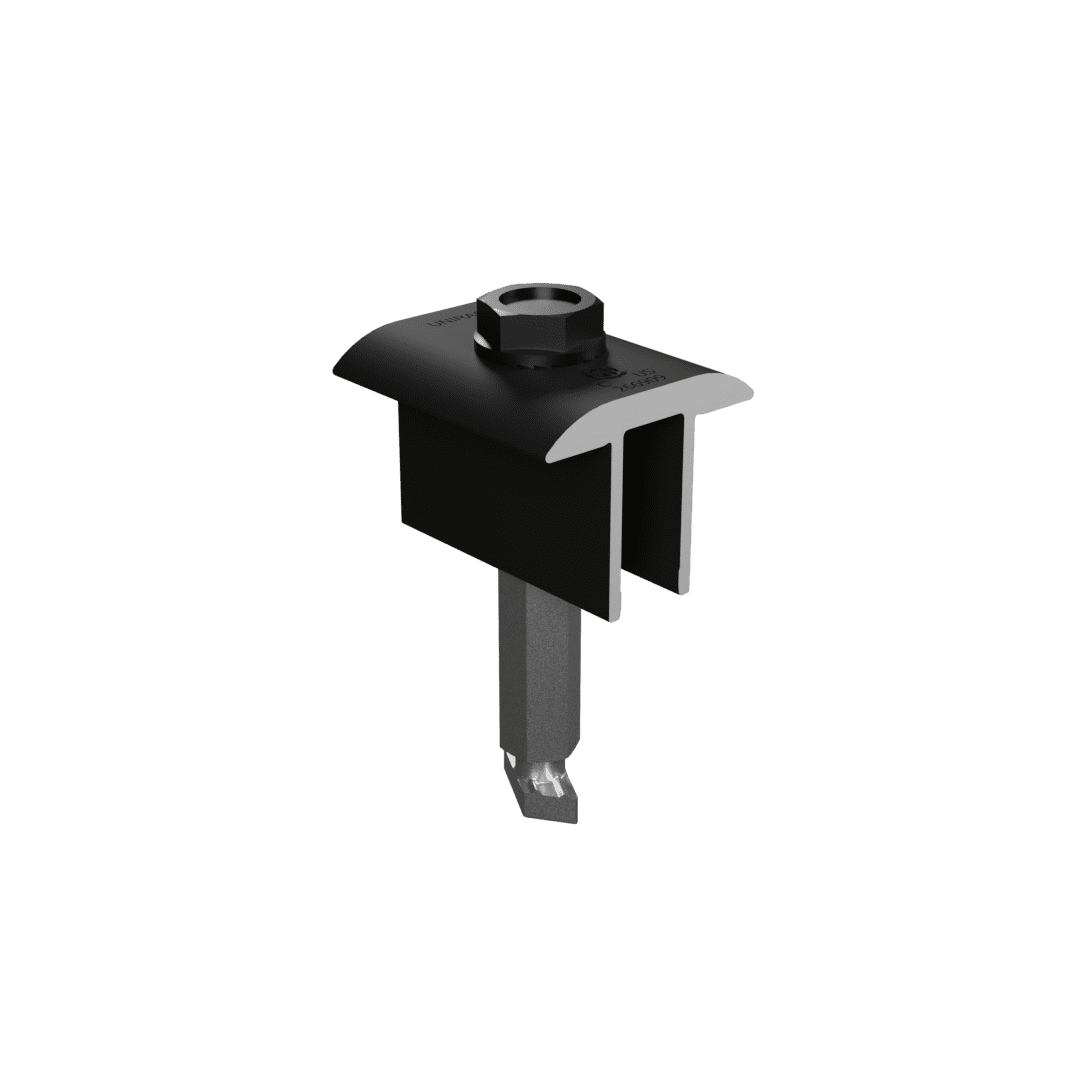

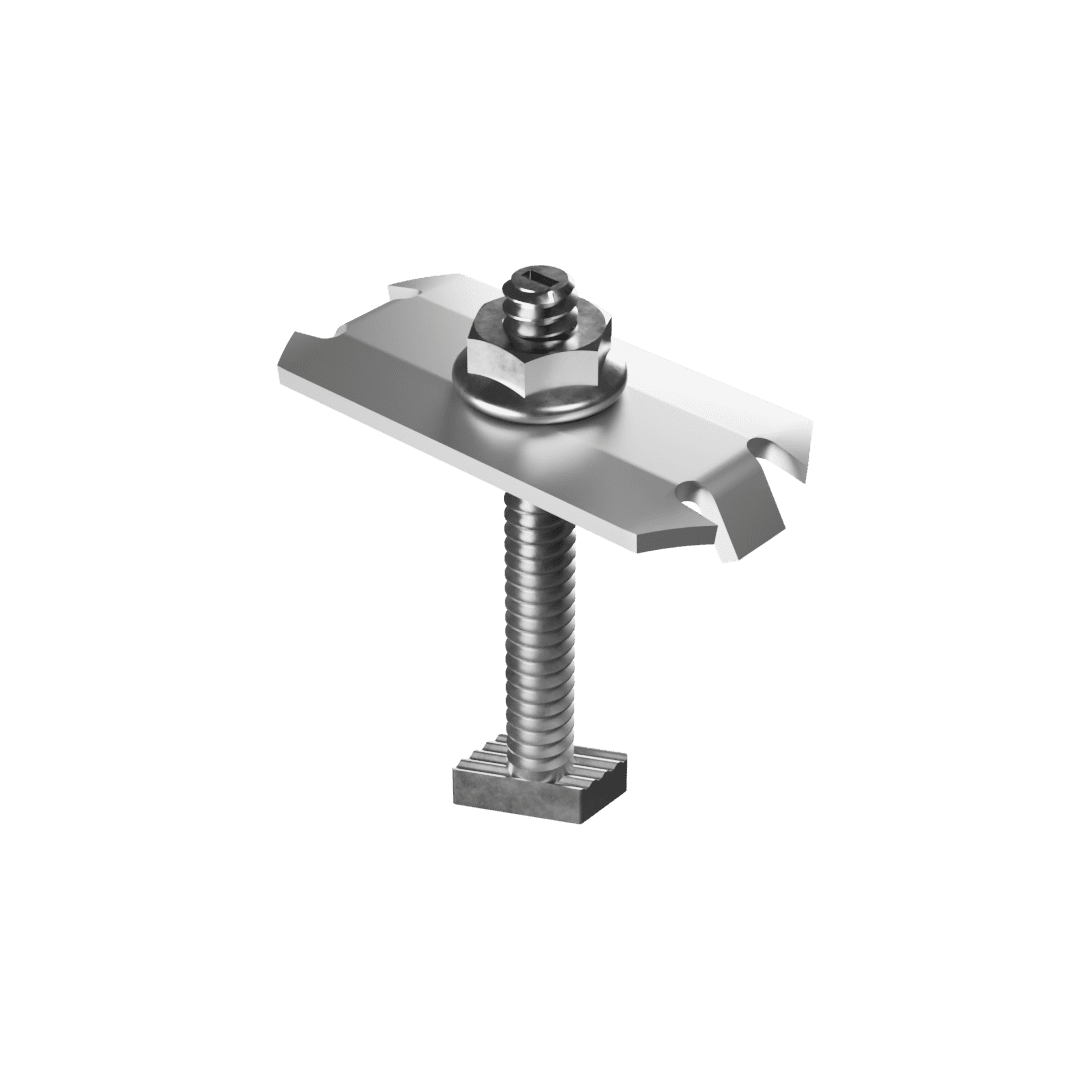

Ofrece un espaciado entre filas de 1,27 cm (½ pulgada). Módulos de 30 mm a 46 mm. Equilibrio perfecto entre estética, separación entre módulos y ventajas técnicas. Los herrajes hexagonales están diseñados para facilitar la alineación de las abrazaderas con los marcos de los módulos y una instalación más sencilla.

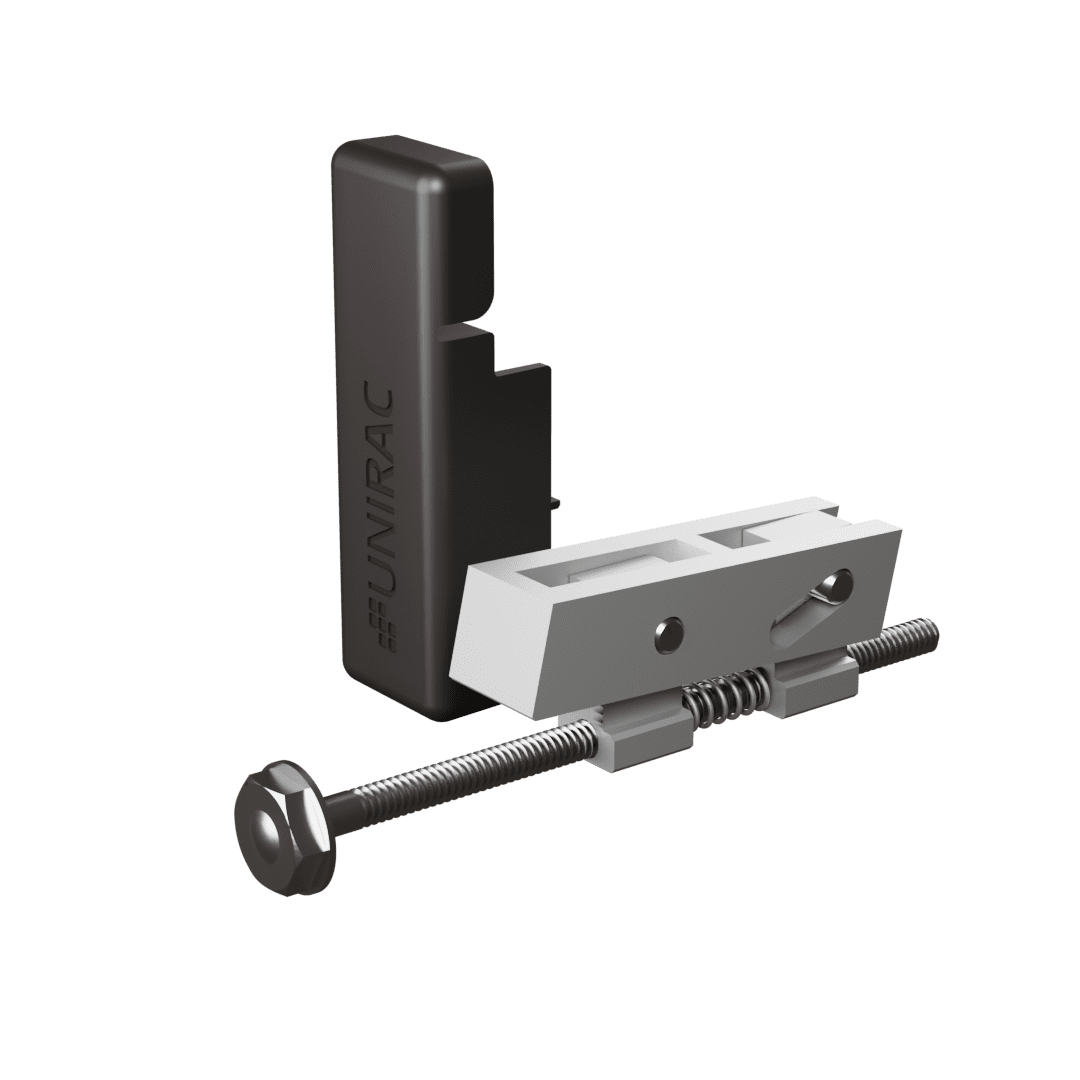

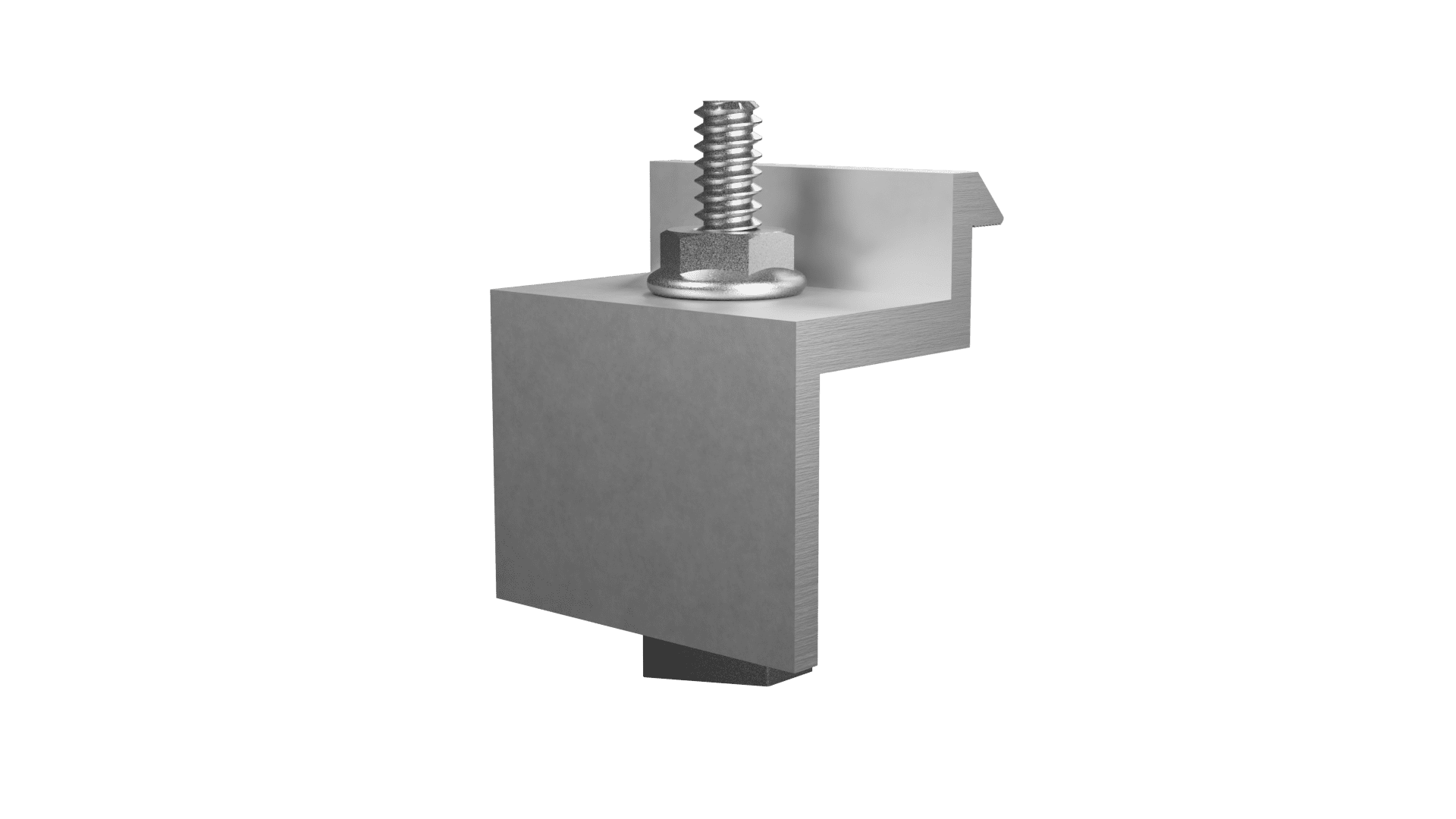

Ofrece un espaciado entre filas de ¼”. El espacio mínimo entre módulos garantiza una estética impecable y una alta densidad de módulos en el techo. La arandela integrada mantiene la abrazadera y el perno en posición vertical para un montaje sencillo. Diseño simple y económico. Disponibles en diferentes grosores de módulo, entre 30 y 51 mm.

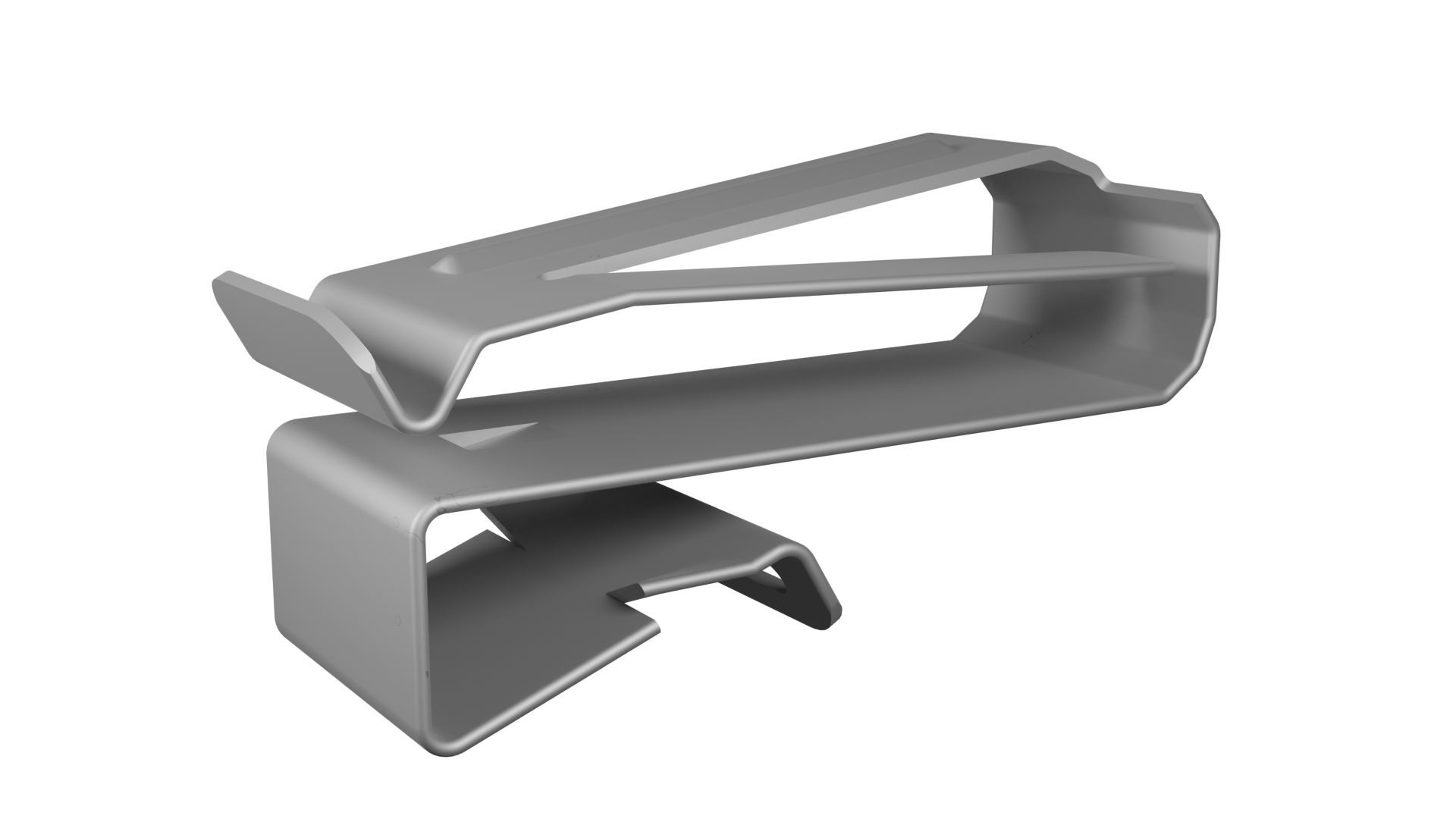

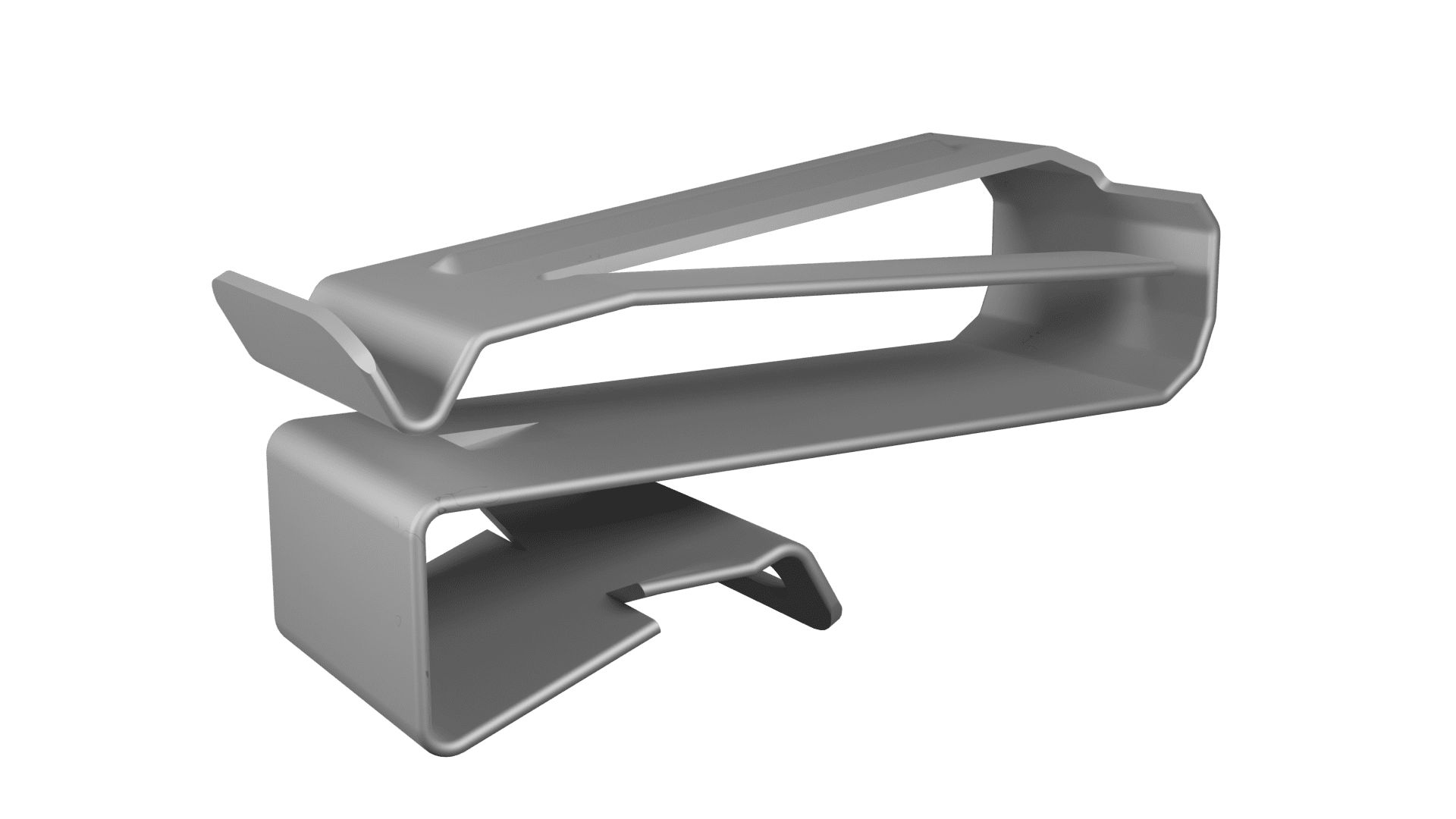

Unirac ofrece una gama completa de clips Heyco SunRunner® para una gestión de cables limpia y segura en instalaciones solares. Diseñados para adaptarse a una amplia variedad de perfiles de aluminio extruido, estos clips guían los cables de forma ordenada a lo largo de los marcos de los módulos o los canales de montaje. Los bordes lisos protegen el aislamiento del cable, mientras que las pestañas de bloqueo garantizan una sujeción firme. Cada clip incluye una ranura para destornillador que facilita su reposicionamiento durante o después de la instalación.

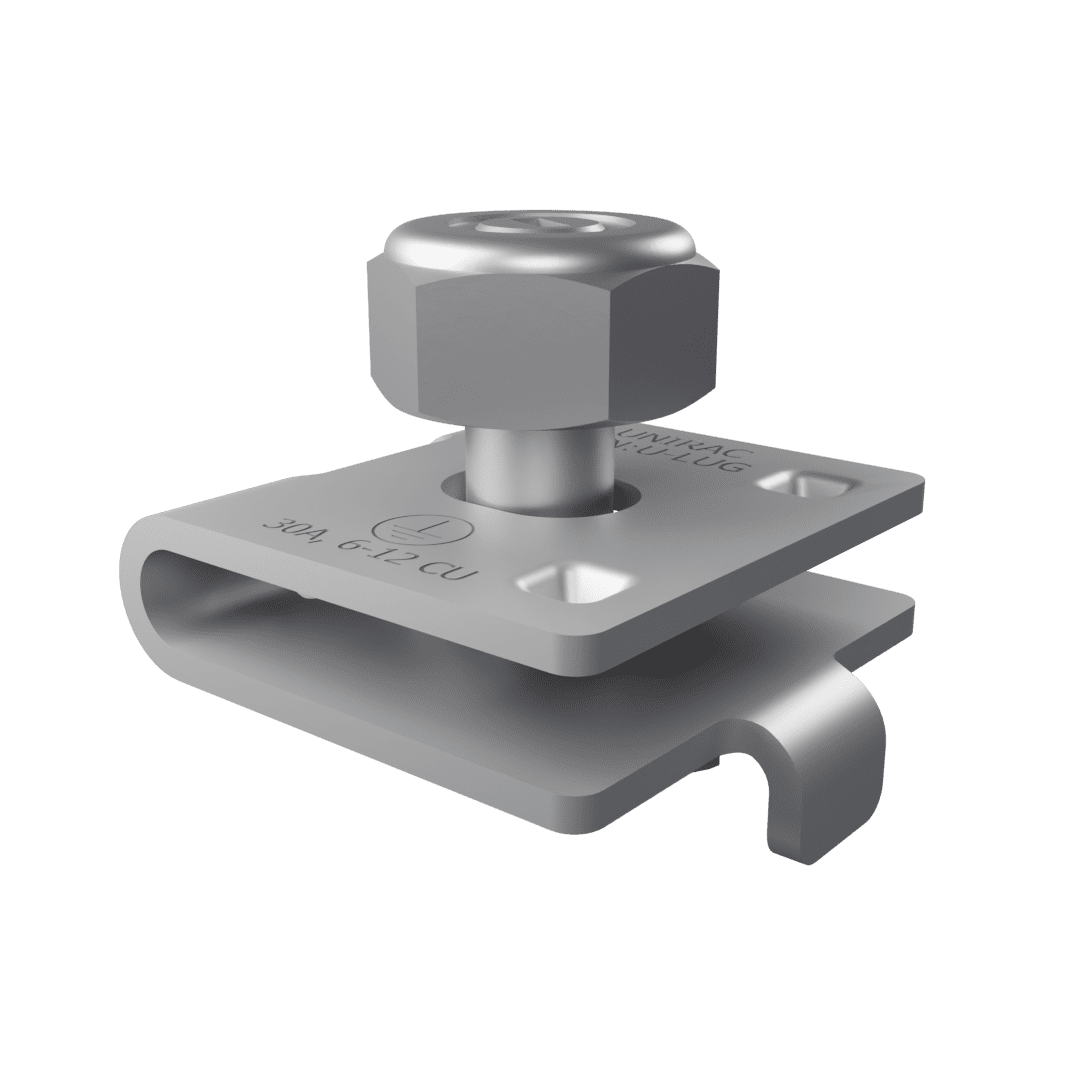

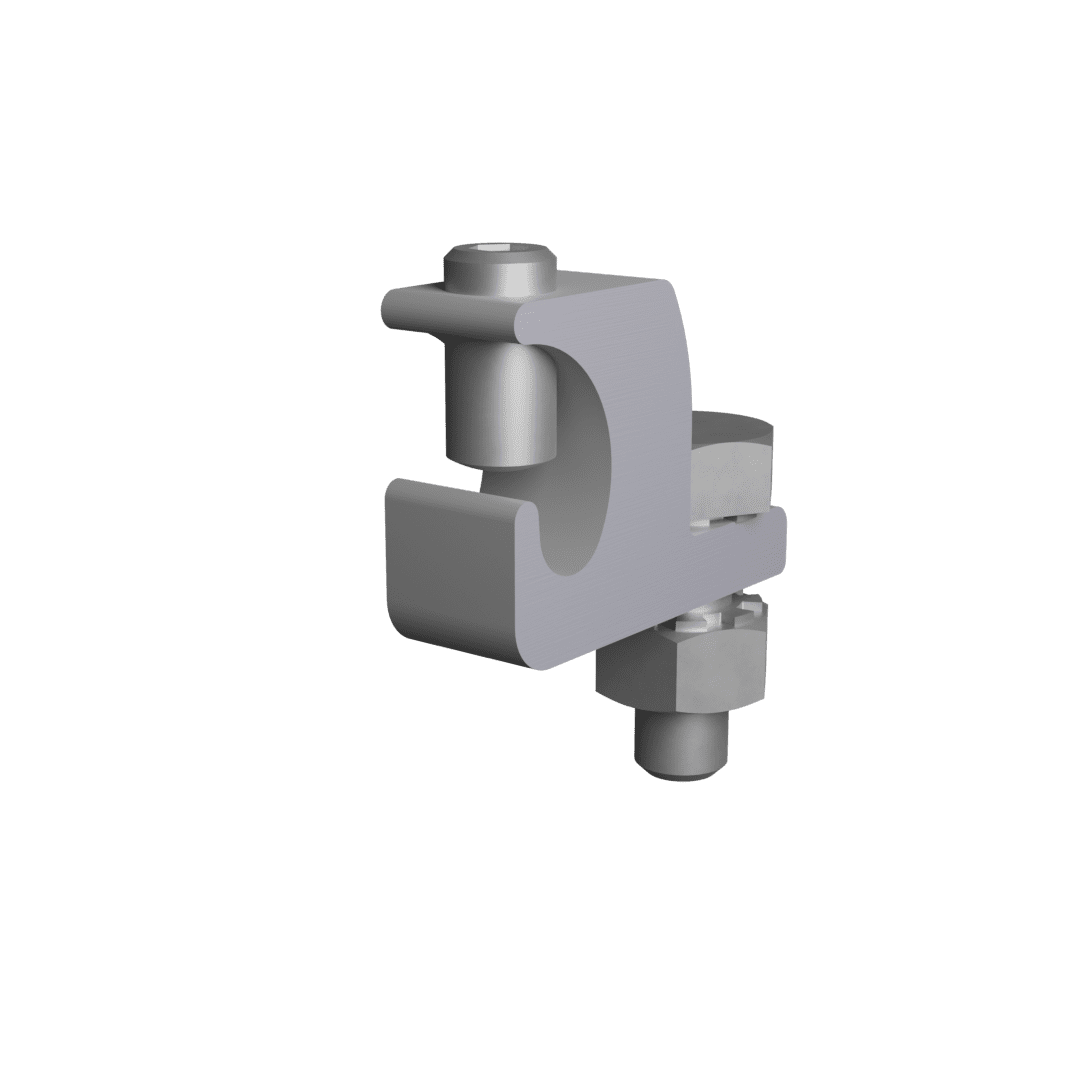

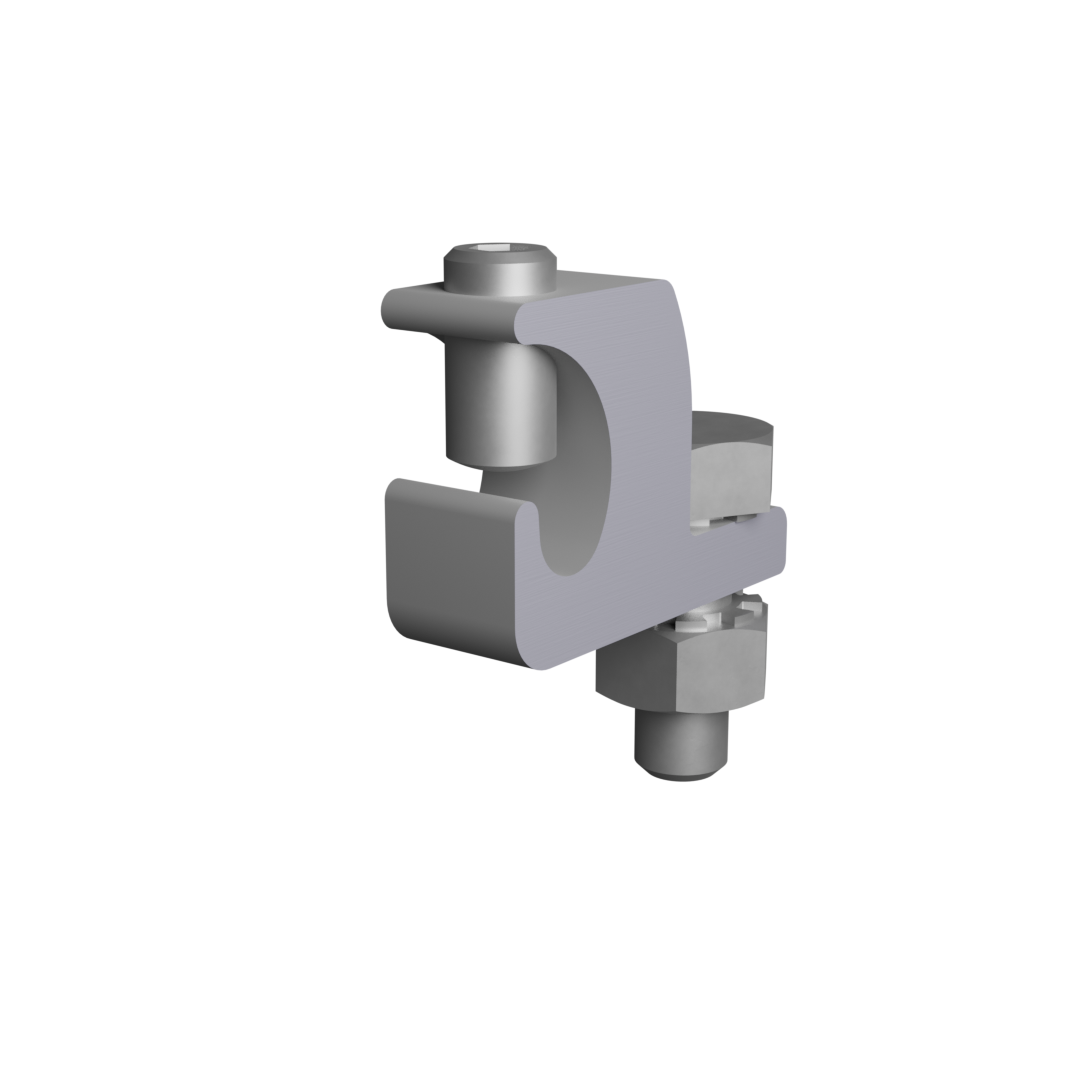

Unirac ofrece soluciones fiables para la puesta a tierra de sistemas mediante el terminal WEEB® o el terminal ILSCO. Ambos incorporan arandelas con hendiduras que perforan el revestimiento anodizado del riel para establecer una conexión eléctrica segura. Un cable de cobre macizo se conecta al terminal y se instala para proporcionar una conexión a tierra final fiable, garantizando así la seguridad, el cumplimiento de la normativa y el rendimiento del sistema a largo plazo.

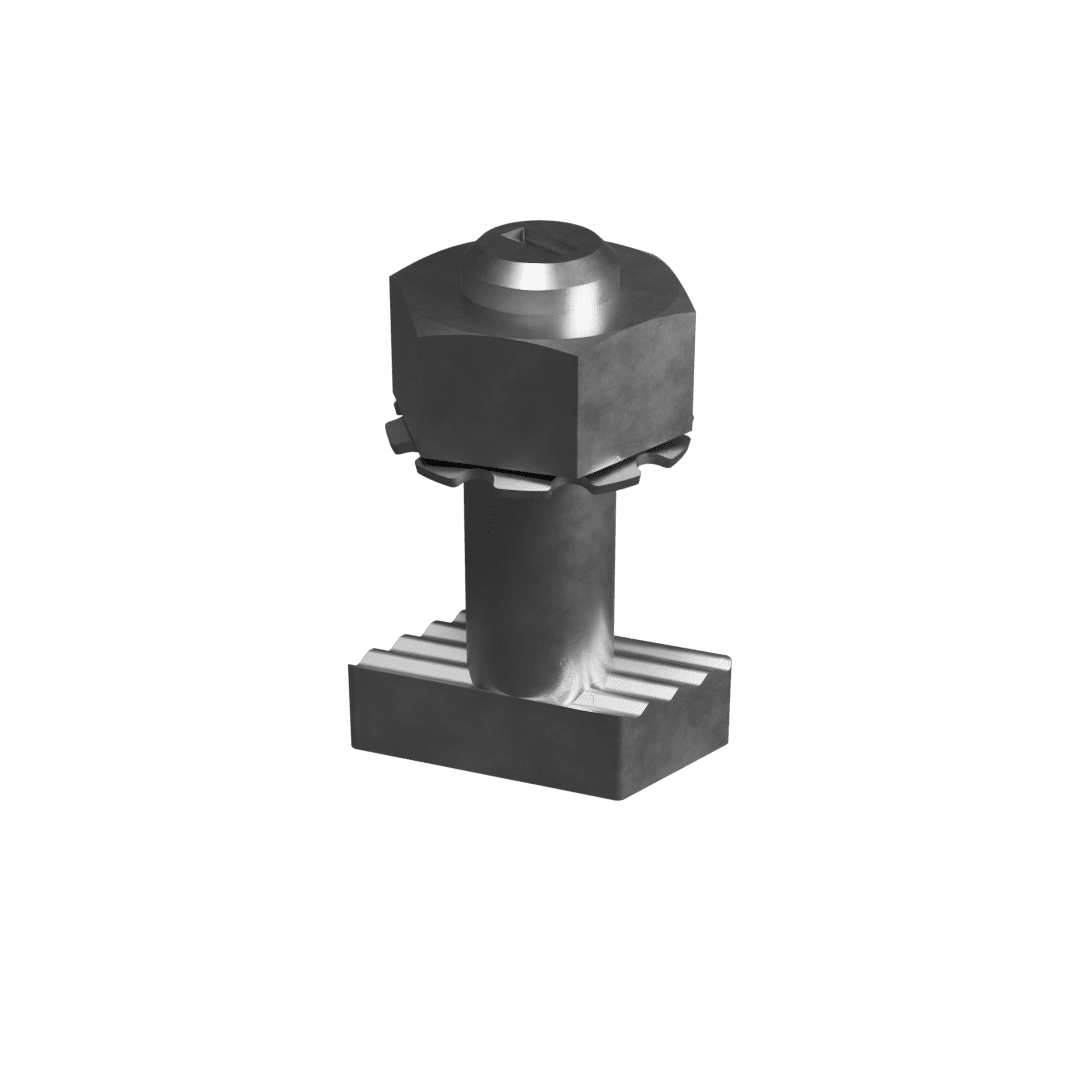

MLPE Mounts de Unirac ofrecen una solución segura que cumple con la norma UL 2703 para la fijación directa de microinversores y optimizadores de potencia a…
La gama de productos SOLARHOOKS™ incluye tres componentes que funcionan conjuntamente pero se venden por separado: ganchos para tejas, tapajuntas de repuesto…
STANDOFFS Unirac ofrecen resistencia, versatilidad y fiabilidad a largo plazo para instalaciones solares en techos de tejas, asfalto y techos planos. Fabricados…
FLASHLOC® RM es el sistema de fijación para techos más robusto y versátil de Unirac para instalaciones solares en techos planos. Diseñado para ofrecer…
Más información
Las patas de inclinación fijas son una solución sencilla y eficiente para instalar estructuras de soporte solar en techos planos o de baja pendiente. Están…
FLASHLOC® COMP es una de las formas más rápidas y limpias de instalar paneles solares en techos de tejas asfálticas y de asfalto laminado. Esta solución…
FLASHLOC® DUO es la solución integral para techos de tejas asfálticas y laminadas, diseñada para montaje tanto en cubierta como en vigas. Olvídese de hacer…
El FLASHLOC® CONCRETE ANCHOR es la única solución de sellado diseñada específicamente para aplicaciones solares en techos de hormigón. Diseñado para…
Más información
El sistema consta de tan solo tres componentes básicos, lo que permite un proceso de instalación rápido, sencillo y fácil de realizar para el instalador.
