La energía solar comercial hoy en día es completamente diferente a como era hace diez años. Los proyectos son más grandes, los plazos son más ajustados y los márgenes no dejan margen para perder tiempo en el tejado.

Seamos sinceros: los sistemas de techos planos para instalaciones comerciales se han convertido en un verdadero rompecabezas. Los diseñadores deben equilibrar la carga estructural, el comportamiento ante el viento, la producción de energía, el aprovechamiento del techo y la evolución de los códigos de construcción, todo ello cumpliendo con plazos y presupuestos estrictos. Cada elemento adicional de fijación, bloque de lastre o paso de instalación puede aumentar el tiempo, el coste y la complejidad del proyecto.

Luego viene la planificación a largo plazo. Los propietarios de carteras no solo quieren energía hoy, sino un sistema que no convierta el mantenimiento rutinario en un dolor de cabeza dentro de cinco años. El acceso rápido al cableado, los MLPE y las superficies del techo ya no es opcional; es un requisito del ciclo de vida.

Un sistema de estanterías ya no puede ser simplemente una estructura metálica sobre un tejado. Debe ahorrarle tiempo en todas las etapas, desde la fase de ingeniería hasta la instalación en el tejado, y durante décadas de funcionamiento. Por eso rediseñamos el sistema GRIDFLEX®. Lo mejoramos para eliminar las fricciones, reducir la mano de obra de instalación y garantizar que sus proyectos se desarrollen sin problemas a largo plazo.

Conozca el nuevo sistema GRIDFLEX®.

El sistema GRIDFLEX® , diseñado desde cero, combina una ingeniería más inteligente con innovaciones centradas en el instalador para que las instalaciones comerciales sean más rápidas, eficientes y mucho menos problemáticas.

En lugar de obligarte a manejar configuraciones de estanterías completamente diferentes para distintas especificaciones de trabajo, GRIDFLEX® funciona con un sistema de cuadrícula unificado. Ya sea que necesites una inclinación de 5 grados ( GRIDFLEX® 5D ) o de 10 grados ( GRIDFLEX® 10D ), ambas configuraciones comparten componentes básicos similares. Esto significa menos piezas únicas en el almacén, un diseño más sencillo y una capacitación del personal que se aplica a todos los proyectos.

Diseñado para las realidades del techo

Nos centramos en gran medida en resolver los principales puntos de fricción en las obras comerciales:

Menos lastre, menos accesorios: diseño aerodinámico líder en la industria, probado mediante ensayos completos en túnel de viento, lo que resulta en una menor cantidad de lastre y accesorios.

Instalación más rápida: El premontaje de los rieles base y los postes antes de subirlos al tejado minimiza el tiempo que se pasa en el tejado y el riesgo de perder las piezas.

Fiabilidad de alto rendimiento: Un diseño ballast rail reforzado y una arquitectura de doble riel permiten una mejor distribución de la carga de balasto y una mayor uniformidad en todo el conjunto.

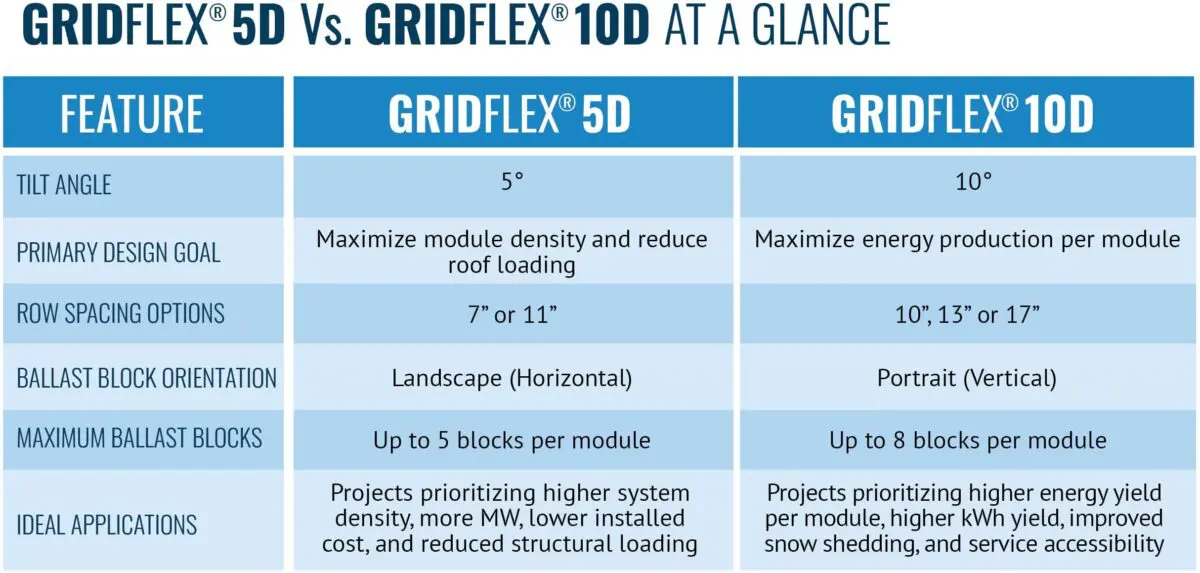

Dos opciones, mismo ADN

Una de las mayores ventajas del sistema es su flexibilidad. Si bien ambos sistemas comparten la misma filosofía de diseño y muchos componentes comunes, cada opción de inclinación está optimizada para diferentes prioridades de proyecto:

GRIDFLEX® 5D está diseñado para proyectos donde maximizar la densidad de módulos y reducir la carga sobre el techo son objetivos clave. El ángulo de inclinación reducido permite instalar más módulos en techos con poco espacio, manteniendo el peso total al mínimo.

GRIDFLEX® 10D está diseñado para proyectos que priorizan una mayor producción de energía por módulo, un mejor rendimiento anual en kWh y un mejor desempeño en la evacuación de la nieve.

Mantenimiento más sencillo gracias al exclusivo diseño "Apertura del capó".

La accesibilidad para el mantenimiento suele ser un aspecto secundario durante el diseño, pero influye significativamente en el coste operativo a largo plazo de una instalación solar comercial. Los sistemas de montaje convencionales para techos planos obligan a retirar los deflectores de viento y desmontar grupos de módulos completos para acceder a un solo cable. GRIDFLEX® facilita las operaciones y el mantenimiento gracias a su exclusivo diseño de fácil acceso.

Al aflojar la abrazadera norte, los instaladores pueden girar módulos individuales, o incluso una fila completa, hacia arriba con un solo movimiento, lo que permite acceder directamente a la parte inferior del conjunto. No es necesario desconectar el hardware ni desmontar los componentes circundantes para acceder al cableado, la electrónica de potencia a nivel de módulo (MLPE) o la superficie del techo.

Este acceso simplificado reduce el tiempo de mantenimiento, mejora la facilidad de servicio y permite que las labores de inspección o reparación se realicen con una mínima interrupción del resto del sistema.

Gestión de cables más inteligente para instalaciones más limpias.

GRIDFLEX® incorpora componentes de gestión de cables entre filas que no requieren herramientas, creando vías específicas para el cableado fotovoltaico y manteniendo los cables firmemente sujetos bajo el conjunto de paneles. Esto facilita a los instaladores una instalación limpia y organizada, y simplifica el mantenimiento futuro, contribuyendo así a la calidad de la instalación y a la fiabilidad a largo plazo.

Cumplimiento normativo que respalda los proyectos comerciales modernos

Diseñar un proyecto solar comercial exitoso requiere más que elegir el sistema de montaje adecuado. También implica garantizar que el sistema cumpla con los estándares de la industria, simplifique la obtención de permisos y cumpla con los requisitos específicos del proyecto, como los incentivos para el contenido nacional. GRIDFLEX® 5D y GRIDFLEX® 10D se diseñaron teniendo en cuenta estas consideraciones, lo que permite a los profesionales del sector solar comercial llevar los proyectos desde el diseño hasta la instalación con mayor confianza.

Diseñado para cumplir con los estándares reconocidos de la industria.

GRIDFLEX® está diseñado para cumplir con los requisitos de rendimiento de las modernas instalaciones solares comerciales, con estándares reconocidos que abarcan tanto la seguridad eléctrica como el diseño estructural. El sistema cumple con UL 2703, el estándar de la industria para sistemas de conexión equipotencial, puesta a tierra y estructuras de montaje mecánico utilizadas en instalaciones fotovoltaicas, y está diseñado para admitir configuraciones de sistema que cumplen con UL 3741. El cumplimiento con UL 2703 y UL 3741 demuestra que el sistema ha sido evaluado en cuanto a integridad estructural, conexión equipotencial y cumplimiento con el protocolo de apagado rápido a nivel de sistema, lo que brinda a diseñadores e instaladores confianza en el rendimiento del sistema.

GRIDFLEX® también cumple con ASCE 7-22 , lo que ayuda a ingenieros y diseñadores a considerar las condiciones ambientales específicas del sitio, incluyendo viento, nieve y cargas sísmicas, de acuerdo con las prácticas de diseño estructural y los requisitos del código de construcción vigentes. Gracias a su ingeniería optimizada para el viento y su arquitectura de distribución de carga, GRIDFLEX® está diseñado para ofrecer un rendimiento estructural confiable en una amplia gama de aplicaciones comerciales.

Apoyo a las iniciativas de contenido nacional

GRIDFLEX® ofrece componentes de fabricación nacional para los sistemas 5D y 10D. Estas opciones pueden respaldar proyectos que implementan estrategias de contenido nacional y, cuando corresponda, ayudan a alinearse con programas de incentivos que fomentan el uso de productos fabricados en EE. UU. que cumplen con los requisitos.

Simplificación del diseño y los permisos

Más allá del cumplimiento de las normativas del producto, GRIDFLEX® cuenta con el respaldo de recursos de ingeniería que simplifican el proceso de diseño y obtención de permisos. Cartas técnicas, herramientas de diseño y documentación técnica están disponibles para brindar apoyo a diseñadores, ingenieros e instaladores durante la planificación, validación y obtención de permisos del proyecto.

GRIDFLEX®: Diseñado para el mercado solar comercial actual y pensado para las necesidades de operación y mantenimiento del futuro.

El éxito en el sector solar comercial radica en la eficiencia de ejecución en cada etapa y en lograr que la operación del sistema durante 25 años sea sencilla y sin complicaciones. El éxito dependerá cada vez más de soluciones de montaje que ofrezcan más que soporte para los módulos solares. GRIDFLEX® está diseñado para satisfacer estas expectativas, brindando a los profesionales del sector solar comercial la confianza necesaria para desarrollar proyectos que no solo sean más fáciles de construir, sino que también estén diseñados para ofrecer un rendimiento óptimo.

GRIDFLEX® está diseñado para ayudar a los instaladores a realizar más trabajo con menos complejidad.

El diseño basado en una cuadrícula, optimizado para resistir el viento, ayuda a reducir la cantidad de lastre y elementos de fijación, lo que se traduce en menos materiales que mover, colocar e instalar en el techo. El ballast rail reforzado simplifica aún más el montaje, ya que elimina la necesidad de duplicar los rieles y añadir refuerzos adicionales.

Las guías de medición impresas directamente en los rieles ayudan a los operarios a establecer trazados precisos sin tener que recurrir repetidamente a una cinta métrica, mientras que las plantillas espaciadoras GRIDFLEX® ayudan a mantener un espaciado uniforme entre los rieles en toda la instalación.

Y el trabajo no termina cuando se instala el último módulo. El diseño de GRIDFLEX® permite un acceso rápido debajo de módulos individuales, filas o el conjunto completo sin necesidad de desmontar componentes del sistema ni piezas sueltas. Esto facilita el acceso al cableado, los MLPE y la superficie del techo cuando se requiere inspección, solución de problemas o mantenimiento.

Para los instaladores, estas ventajas se traducen en un flujo de trabajo más sencillo:

Menos material que manipular gracias a la optimización de los requisitos de lastre y fijación.

Diseños más rápidos y consistentes gracias a las guías de medición integradas en los componentes y las plantillas espaciadoras GRIDFLEX®.

Diseño ballast rail reforzado para una mejor distribución de la carga del balasto.

Controles de calidad más sencillos con abrazaderas ajustables y verificables.

Gestión de cables más limpia con componentes que no requieren herramientas.

Acceso más rápido al servicio con la función Pop-the-Hood.

Mayor flexibilidad en los proyectos gracias a las configuraciones 5D y 10D en una plataforma compartida.

En definitiva, elegir GRIDFLEX® no se trata simplemente de seleccionar un sistema de montaje. Se trata de elegir una plataforma diseñada en función de las realidades de la instalación solar comercial, desde el primer riel colocado en el tejado hasta el mantenimiento realizado años después.

¿Listo para simplificar su próximo proyecto comercial de techo plano?

Explore GRIDFLEX® 5D y 10D para encontrar la configuración que mejor se adapte a los objetivos de su proyecto, o envíe su próximo proyecto comercial de techo plano a Unirac y trabaje con nuestro equipo para determinar la solución adecuada para su aplicación.
